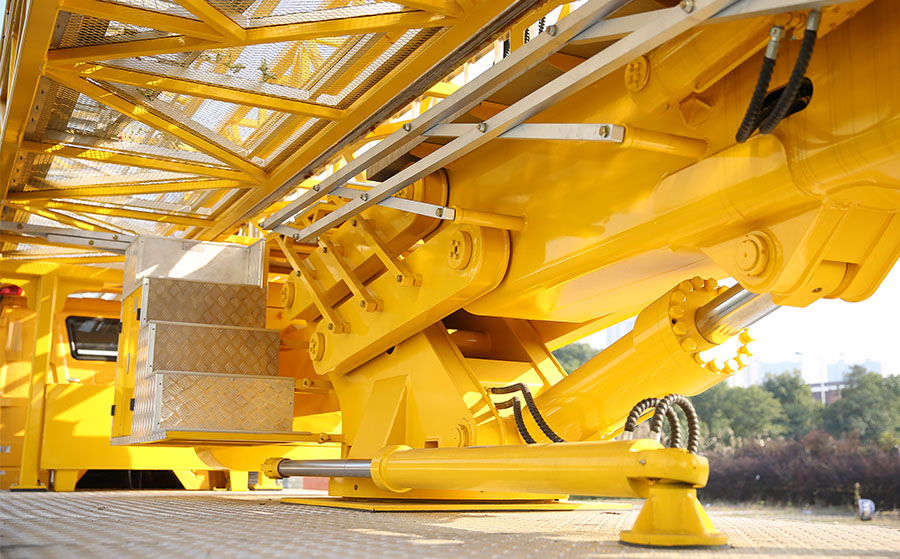

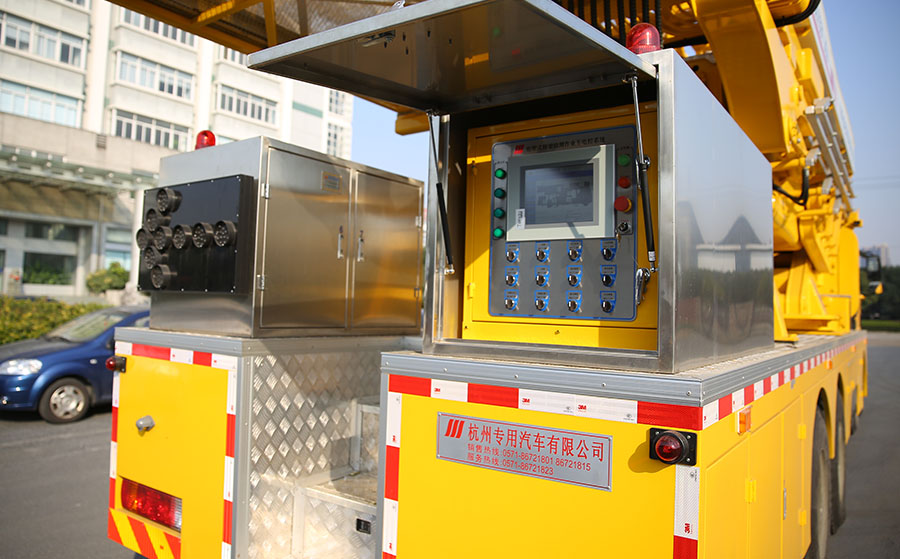

桁架式橋梁檢測車（以下簡稱橋檢車）采用兩組由液壓操作的橡膠平衡輪用于工作狀態下的輔助支承。這兩組平衡輪確保能維持橋檢車在工作中的重力平衡，且平衡輪在工作時不會超出車體。為了確保橋檢車在工作時的穩定性和可靠性，該橋檢車的控制系統采用三套控制方式：遙控、面板、應急。遙控方式是我們推薦的控制方式，無線遙控，比例量輸出，使操作人員能快速平滑操作橋檢車的每個動作；面板方式采用兩套操作系統，一套位于車輛尾部右側的控制箱中，一套位于桁架第二回轉的工作平臺上，可以確保操作人員操作的每個動作都在自己的視線范圍內，保證了設備在使用過程中的安全；應急方式是通過直接操作電液比例閥手柄來控制橋檢車每個動作和速度。該橋檢車配備有視頻影像監控系統、電液同步互鎖控制系統、內部實時通話系統、工作狀態切換自動調節系統、安全溢流閥及平衡閥等，這些功能確保橋檢車在行駛或工作時的安全。該橋檢車還配有備用發電機和應急電機泵組成的備用動力系統，當?shù)妆P發動機發生故障時，可以用該系統來為橋檢車提供動力，保證其正常工作或?qū)⒐ぷ髌脚_收回至行駛狀態。
桁架關鍵部件采用進口高強度鋼板及先進焊接工藝制作，結構優化，實現輕量化；
液壓系統采用進口知名品牌液壓元件，性能穩定可靠；
電氣系統采用進口知名品牌電氣元件，性能穩定可靠；
產品測試需經過為期10天的可靠性試驗，確保產品性能可靠；
備用動力采用進口原裝動力，確保性能可靠。
優越的跨高與跨寬能力，適用于各種不同工況；
作業時的自行走能力強，最大行走速度達15m/min;
作業時收展速度快，整車展開時間僅需4min。
關鍵位置采用機械、液壓、電氣三重限位，具有上下車互鎖功能；
產品設計有獨立的補油控制裝置，具有開機自動補油功能；
產品設計有雙向獨立監控系統，實時監控作業狀況；
自行走裝置采用機械靜壓系統+液壓傳動機構，制動性能優越；
產品配備風速測控儀，預防強風危險工況。
上下梯子采用家庭樓梯設計原理，上下方便安全；
橋檢車可以在平地上直接展開，方便日常保養；
工作平臺通道采用無障礙設計，方便施工人員通行；
水平桁架上設計可翻轉椅子，方便施工人員休息；
工作平臺上電控箱設計有多功能電源插座。
故障自動報警功能；
故障報警功能；
安全報警及動作自動鎖止功能；
智能控制，做到省油節能環保。
技術特點
桁架、平臺、轉塔等關鍵結構件經有限元分析優化設計，采用進口高強度鋼材和焊材，運用先進的焊接工藝和檢測方法等制造而成，確保整車重量輕、強度高、承載量大、安全可靠。
液壓系統的主要部件采用原裝進口知名品牌，運用全新的設計理念進行優化設計，液壓管路布局整齊合理，且系統效率高，發熱低，確保液壓系統安全可靠，可在-20℃~50℃的環境下正常工作。
主動力由底盤變速箱上的取力器提供，具有功率高，可靠、穩定等特點；輔助動力采用進口的汽油發電機提供，具有環保、節能、方便等特點。雙重動力為橋檢作業提供安全保障。
電氣硬件采用整套原裝進口，智能總線控制系統，實時顯示整車各項性能參數；電氣故障自診斷功能；位置分析和危險操作提示；安全限位和安全互鎖。
控制程序采用CoDesys 軟件進行編程，控制器、顯示器、遙控器及傾角傳感器運用CAN總線技術協議進行通訊，降低了系統的故障率和用戶的維護費用；嵌入式的彩色圖形人機界面，人機交互功能強；上下車功能通過軟件互鎖，絕對保障人員及設備安全。
由彩色液晶顯示屏、高倍光學變焦攝像頭、紅外夜視倒車攝像頭等組成，可實現多方對講、平臺監控、平臺攝像、倒車影像等功能。視頻監控畫面可根據操作進行自動切換。
運用發明專利技術，采用獨特的平行四邊形結構原理，全面提升整體性能指標。
同臺設備具備跨越人行道寬度3.5米和跨越護欄高度3.5米（或4.2米）的性能，明顯優于國內外同類產品，從而最大程度滿足客戶的作業需求。
原裝進口液壓緩行馬達驅動（或分動箱驅動），質量可靠，性能卓越；
車輛行走勻速、平穩且扭矩大，能滿足各種工況下的檢測作業。
技術參數
